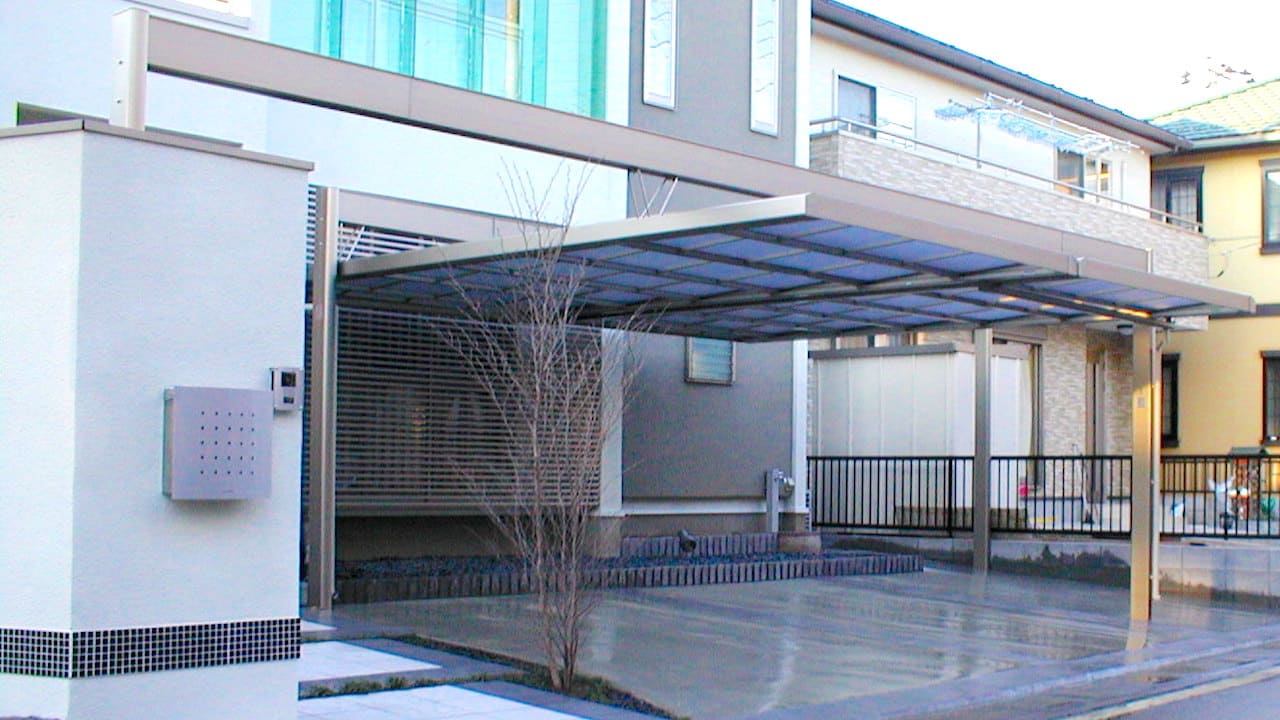

カーポートを設置した外構工事👷【自由デザインの商品施工例です】

工事費230万円。埼玉県鴻巣市。オープンスタイルでシンプルモダンデザインの新築外構エクステリア工事の施工例です。三協アルミのカーポートは、自由自在にアプローチやカースペースを作り出します。塀は吹付け仕上げとし、モザイクタイルで帯を入れるなど、工夫たっぷりおしゃれな塀に仕上がりました！

【この現場の設計者】菅間 克己

【LIXILエクステリアマイスター】埼玉県生まれ。国士舘大学卒業後、大手ハウスメーカーの外構部門に就職。常にトップクラスの成績を収め、10年の勤務を経てから当社に転職。異業種とのコミュニケーションを大事にし、新しい視点でユニークなデザインが提供できるよう日々努力。お客さま目線を持ち続けるため、現場作業も積極的に行う。娘とルパンをこよなく愛す、1児の父親。

三協アルミの自由自在カーポート

「U.スタイル」は、フレームと屋根を組み合わせ、敷地の形状や広さ、生活スタイルなどに応じて、自由自在にアプローチやカースペースを作り出します。

「高齢者や障害者の方にやさしい設計は、家族みんなにも優しい」をテーマに、車椅子の通行や車への乗降時におけるスペースの確保や、植栽による潤いの演出などにも配慮したユニバーサルデザインのエントランスシステムです。敷地の形状や広さ、生活スタイルなど様々なプランに多彩な組み合わせでお応えすることができます

カーポートの施工例

メリット

(1)自由に柱の位置を変えられ、車のドアが柱にぶつからないように設計できます。

(2)様々なタイプに合わせアプローチにも屋根を設置することも可能です。

(3)敷地の有効利用のため柱の間口面を細く設定しています。

(4)敷地に合わせた台形屋根の対応もできます。

(5)間口の広いフレームを使い、アプローチ屋根やパーゴラを組み合わせて設置できます。

柱を自由に配置できるので、敷地を有効に活用

基本納まり

片寄せ納まり＋角度調整納まり

異なるサイズの屋根を組み合わせる場合、片寄せ納まりの設定で、屋根中間部にフレームの取り付け位置（１）がくる角度調整納まりに対応できます。

両端納まり＋角度調整納まり

変形角地に異なるサイズの屋根を組み合わせる場合、両端納まりの設定で、屋根の端にフレームの取り付け位置（２）がくる角度調整納まりに対応できます。窓前が柱で遮られることがありません。

基本納まりの展開

片寄せ納まり

フレーム位置を奥側に下げれば、車からの見通しが良く、車の出し入れがしやすくなります。

両端納まり

カースペースが広々とした印象になり、車への乗り降りがしやすく、玄関や前庭への動線もスムーズになります。

L字納まり（片寄せ＋並行納まり）

フレームに屋根を並行に納め、さらに片寄せ納まりと合わせて、L字のカースペースを創出。玄関・前庭・カースペースを遮る柱が無く、広々とした印象になります。

角度調整納まり

前側のフレームを最大角まで移動して、車から玄関への動線をスムーズにしています。

カースペースからアプローチまで、様々な用途あり

車１台＋アプローチ

間口サイズの小さい屋根をアプローチ屋根として組み合わせれば、車から玄関への行き来の際、雨に濡れないように配慮できます。訪れる人はもちろん、車椅子などの利用にも優しいアプローチ空間ができあがります。

車１台＋アプローチ

梁の長さや角度を組み合わせ、敷地やカースペースに制限のあるお宅でも、一体感のあるエントランスを創れます。

車１台＋駐輪場

出隅などの敷地形状でも、間口サイズの異なる屋根で奥行連結ができます。

車１台＋アプローチ＋駐輪場

アプローチ屋根を連結すれば、自転車置き場や、ユーティリティスペースとして使用できます。

車１台＋アプローチ

パーゴラ屋根との組み合わせで、カースペースとアプローチスペースに一体感が生まれ、開放的なプランを演出します。

車２台＋アプローチ

2台駐車用カースペース＋パーゴラ屋根の組み合わせで、開放されたワイドなスペースが完成します。

カーポートの便利なオプション

雨や風の吹き込みを軽減する【側面パネル】

柱の外部側または内部側に取り付けでき、1段と2段のタイプから選べます。

【LED照明】

光源には環境保全と省エネに配慮した、LED照明の取り付けが可能です。

【着脱式サポートセット】

着脱式で、固定しやすく、収納時も柱にスッキリと納まります。また、サポート受けは埋め込みタイプとし、サポートセットを使用しない場合でも、つまずくことがないよう配慮しました。

破損しにくい【アルミたて樋セット】

アルミ製の雨樋およびサドルです。

【ドレインエルボ】

雨樋内部に詰まったゴミを取り除けます。また、ゴミの溜まり具合が確認しやすい「スケルトンドレインエルボ」をオプションで用意しています。

【竿掛けセット】

上４５゜、水平、下４５゜の３段操作が可能で、アームのスイング収納により柱からの張り出し幅を抑えます。

カーポートの施工の様子

建物の形に合わせたカーポートを選びました。カーポートの梁は大変重いため、ユニックを使って吊り上げました。施工方法も普段の「カムフィーR」と違って難しかったです。難しく値段が高いこともあってなかなかかっこいいデザインですね。

アプローチ-2色のタイル

2色のタイルを用いアプローチを作りました。白は吹き付けと家の色に、グレーは白を引き立てるために用いました。1色だと味気のないものですが、全体のバランスを見て色を決めるのもなかなか大変です。駐車場の入り口とラインにもタイルを埋め込みました。

吹き付け-スリット＆タイル帯｜レンガの小端立花壇

吹き付け-スリット＆タイル帯

家の外壁と同じ吹きつけをしました。色は白で凹凸のある仕上げにし、外壁にあるスリットも入れ、建物に合わせたデザインです。最初はブロック塀を１１段積み上げ、それと同時にスリットを作っていき、その後黒色のタイル帯を下のほうに貼り付けました。

吹き付けやジョリパットなどの左官仕上げは、日にちがたつと汚れがよく目立ちます。そこでアルミ仕様の笠木をつけることで、雨による汚れを防ぎました。ブロック塀を高くしましたが、スリットを入れることで圧迫感がなくなりました。

レンガの小端立花壇

道路境界にレンガの小端立をし、花壇を作りました。そこに御影石の柱を埋め込みました。植栽も植え、照明を設置することで夜のライトアップも一段ときれいになります。

ししおどし

ししおどしとは・・・？

漢字では「鹿おどし」と書き、別名「僧都/添水（そうず）」とも呼ばれます。もともとは、農村地帯で田畑を荒らす鹿や猪、鳥を音でおどして追い払う農具でした。

しかし現代では、日本庭園などで見られるように本来の用途ではなく、水を楽しむ事と竹が石を叩く快い音を楽しむという風情の一つです。また「ししおどし」の動きで、庭に動的要素を加える事もねらいです。

ししおどしの仕組みは・・・？

(1)水の入り口部分だけくり抜いた竹筒に、筧から水を引き入れます。

(2)半分以上水が溜まると傾いて水が外へ出ます。

(3)傾いた時に、空の竹筒が叩き台の石に当たって快い音が辺りに響き渡るようなっています。

デザイン-図面

職人の感想

この現場は、何と言ってもこの巨大なカーポート！がとても大変でした。梁が重すぎて２人でも持ち上げることができず、ユニックを使って持ち上げました。梁の加工もあったので、カーポートだけで３日間もかかりました。
